[Illustrator]長方形グリッドツール

夏になる前は、「今年こそ海に行く!」と心に決めていたのに、いまだに行けておりません…

砂浜で泳ぐよりも、岩場で魚を捕ったりして遊ぶ磯遊びの方が好きなスタッフ「ほ」です。

一週間ぶりとなりました、イラストレーターのツール紹介です。
今回のツールはこちら

長方形グリッドツール!

表を描く際に非常に重宝するツールです。

まずは基本的な使い方から。

ツールを持って、画面内でドラッグをします。
これだけで、表組みのグリッド線を描くことができます。

初期設定では、6行6列のグリッドが描かれますが、ドラッグをしている最中にキーボードの左右の矢印キーを押すと、列の増減を行うことができます。

同様に、上下の矢印キーでは行を増減させることができます。

細やかな調整を行う場合は、ツールを持って画面内をクリックします。

以下のようなダイアログが出てきます。

サイズ欄は、名前の通りで、これから描かれる長方形グリッドのサイズを指定する部分です。

ちなみに幅と高さ欄の右側にあるマークは、長方形グリッドが画面内に描かれる際に、クリックした部分を長方形のどの部分にするのか?(基準点はどこにするか?)の指定です。

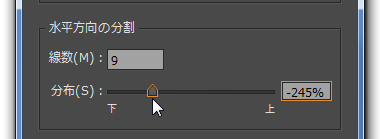

「水平方向の分割」では、行の調整を行います。

入力する数値が「行数」ではなく、「線数」であることに注意してください。

行数を2行にするためには、間の境界線は1本ですから、線数は「1」になります。

10行にしたければ、線数は「9」。欲しい行数から1を引いた数値を入力しましょう。

「分布」は、行の高さの調整です。「上」方向にドラッグをして、グリッドを描くと…

上の行ほど、高さが高く、下の行ほど、高さが低くなります。

逆に「下」方向に寄せてグリッドを描くと、その逆になります。

ちなみに「分布」はパーセンテージで指定されますが、これが何に対するパーセンテージなのか?
ちょっと実験してみました。

わかりやすく行数を3行(線数2)にして検証してみます。

まずは、分布が0%の設定から。

この場合は、すべての行が同じ高さで表示されます。

数値を100%にしてみました。

一番下の小さい行を基準にして、上の行に行くほど、倍々になっていく設定です。

「下の行に+100%する」、つまり常に下の行に対して200%の高さが指定されていく、という感じです。

これは比較的わかりやすいですね。

次に数値を200%にしてみました。

これは、上の行が下の行の200%増しの状態になります(つまり3倍)。

続いて、「垂直方向の分割」です。

これは、先ほどの列バージョンです。

「線数」で列数を、分布で各列の幅を調整します。

「外枠に長方形を使用」は、チェックを入れると、グリッドの構造を「長方形+中の境界線」にします。

チェックが外れていると、すべての直線が独立してグリッドが作成されます(グループ化はかかっています)。

「グリッドに塗り」は、出来上がったグリッド内を塗りつぶすかどうかの指定です。

ちなみに「外枠に長方形を使用」のチェックが外れている場合は、グリッドの塗りは適用されません。

さぁ、どうでしょう?

知らなかった方は、ぜひ使ってみてください。表の作成がぐっと楽になりますよ。

知っていた方も、あいまいに使っていた部分が、今回のエントリーで少しでもクリアになれば幸いです。
